1. 輕觸開關集成

隨著制造商提供的3D文件越來越普及，在PCB上放置各種電子組件變得相對容易，但在集成機電組件如開關時則變得更加復雜。它們的靜態安裝與其他任何電子組件一樣簡單，但當開關成為人機界面的一部分并需要完全受控的機械操作時，則變得更加具有挑戰性。這一要求在考慮到開關可以通過手指直接按下按鈕或通過杠桿或扳動機構操作時進一步復雜化。必須計算總公差堆疊以保證在所有情況下開關都能正常觸發，并可能保護其免受過載或過度行程的影響。

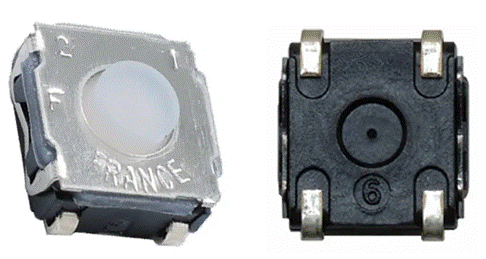

圖1 KSC2系列

一般來說，制造商會規定兩個標準以允許開關的集成：

電氣行程（Te）

輕觸開關的電氣行程（Te_ON）定義為觸動器頂部達到電氣切換點（ON）所需的行程。

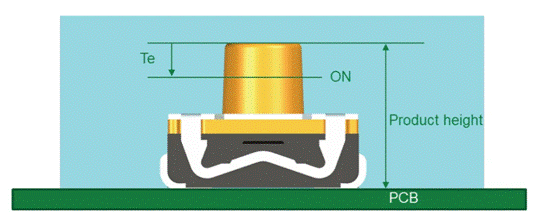

圖2 電氣行程版本

電氣高度（He）

電氣高度（He_ON）定義為當達到電氣切換點（ON）時產品的高度。參考點是PCB板，假設開關端子與PCB接觸（不考慮焊料厚度）。

圖3 電氣高度版本

大多數情況下，設計師會使用電氣行程進行堆疊分析，以此來計算以PCB頂部作為參考點的電氣切換點的位置。這種方法的缺點在于各個標準的公差會累積起來，因此通常會得到±0.4mm的公差。

需要確認觸動器的行程始終足夠長以確保電氣接觸，這會導致開關承受顯著的過行程。由于開關點的位置可能更精確，應用中的行程和觸感效果將成比例受到影響，可能導致整體感覺不佳。

2. 將電氣行程替換為電氣高度

C&K開關現隸屬于Littelfuse，重新設計了產品的功能尺寸以方便集成并為客戶提供更多支持。產品本身及其行為沒有改變 ，但由于更嚴格的過程控制和改進的制造方法，從PCB到電氣切換位置現在可以更加準確地指定。

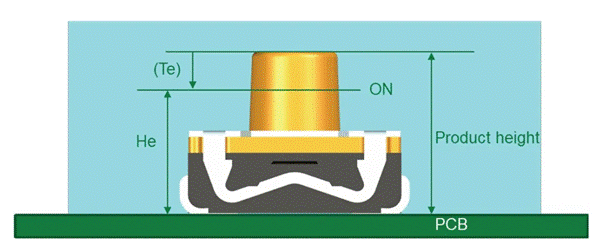

電氣行程與電氣高度比較

3. 電氣高度的優點

一般來說，以下公差：

- 產品高度為±0.2mm
- 電氣行程為±0.2mm（對于高觸發力可為±0.25mm或±0.3mm）

一般來說，設計師需要知道從PCB開始的切換點位置，并應用以下公式：

- 產品高度±0.2mm - 電氣行程±0.2mm = 相當于電氣高度He±0.4mm，作為最低公差。

用電氣高度（He）值取代電氣行程（Te）的目標是為了避免公差累積，并提出一個具有更緊密公差的功能特性。

電氣高度（He）是穩定的，標準公差為±0.2mm。C&K可以根據要求開發KSC版本，具有精確的公差：±0.1mm或±0.08mm。

只推薦J端子用于He版本。G端子不變。

同樣，機械行程被機械高度所取代。

請注意，電氣和機械行程的標稱值仍然在規格中提供以供參考。
