基于半導體的電源模塊將多個組件集成到一個封裝中，與分立元件相比，設計更緊湊。模塊可以輕松集成從電容器（用于改善開關行為和雜散電感）到分流器（用于電流測量）等任何組件。其空間效率對于尺寸受限和空間有限的電子系統（例如書本大小的變頻器、可再生能源系統和不間斷電源）至關重要。放置半導體是為了確保小型換向環路，限度地利用效率并實現一些難以通過分立元件實現的功能。

另一個方面是增強可靠性。在許多應用中，可靠性比價格更重要。傳統的分立元件容易出現可靠性問題，例如焊點故障和熱應力。另一方面，基于半導體的電源模塊采用先進的封裝技術設計，可提高熱性能并降低元件故障風險。在系統不能停機的關鍵任務應用中，增強的可靠性至關重要。

可靠性包括熱性能。電源模塊通常采用先進的熱管理解決方案，例如直接鍵合技術，以更有效地散熱。這降低了其工作溫度，延長了組件的使用壽命并確保了長期穩定的性能。不同的 DCB 材料具有不同的熱性能。雖然 Al 2 O 3是一種廣泛使用的材料，但例如 AlN 具有非常高的導熱性。由于 Si 3 N 4更易碎，因此它是兩種材料的良好折衷方案。

一個重要的主題是簡化集成并降低組裝成本。集成分立元件需要仔細考慮元件放置、布線和熱管理。基于半導體的電源模塊通過將多個元件整合到單個封裝中來簡化集成過程。這降低了組裝成本并簡化了制造過程，從而縮短了電子系統的上市時間。由于模塊帶有散熱器的電氣絕緣層，可以帶有一層預涂的熱界面材料，并且只需要有限數量的螺釘即可安裝，因此可以省去幾個步驟。

與分立元件相比，電源模塊實現了更高的功率密度。通過以緊湊的形式緊密封裝元件，基于半導體的模塊可以在更小的空間內提供更大的功率。這在對功率效率和尺寸有嚴格要求的應用中尤其有利，例如太陽能逆變器和焊接機等便攜式電子設備，在嵌入式驅動器應用中則更為關鍵。

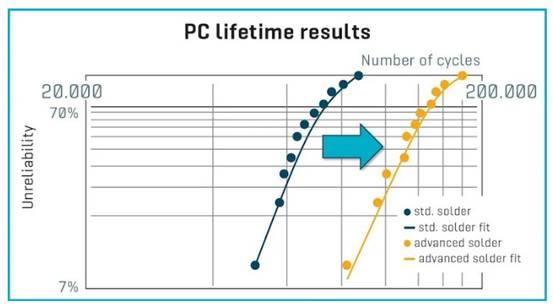

圖 2.比較標準焊料和先進焊料的功率循環能力。圖片由Bodo’s Power Systems 提供

比較機制

更深入地比較分立元件和功率模塊的機械性能，可以發現它們在處理和組裝方面存在巨大差異。模塊本質上是經過預先測試的子系統。制造商保證所有發貨的部件都經過了嚴格的機械和電氣測試。另一方面，分立元件需要許多額外的、主要是手動的流程，這些流程會影響其可靠性：需要彎曲引腳、應用熱界面材料，在某些情況下，還需要為散熱器添加額外的電氣隔離。要處理的組件包括通孔組件，例如 TO-220、TO-264 等，這些組件需要組裝、固定和焊接到 PCB 上，然后才能安裝到散熱器上。它們連接在一起形成逆變器級、PFC 電路或制動斬波器。驅動應用通常使用橋式整流器。挑戰始終是盡可能減輕組裝的壓力，這可能很難，因為分立元件的高度各不相同。


圖 3. 采用分立元件和電源模塊的應用。圖片由 Bodo’s Power Systems  [PDF]提供

比較電氣行為

比較它們的電氣行為可以發現分立元件的進一步缺點。首先，在換向路徑的情況下，分立元件無法定位以發揮性能。其次，由于其物理尺寸，分立元件在 PCB 上需要更多空間，并且不能像電源模塊中使用的 IGBT 和二極管那樣彼此靠近放置。因此，分立元件的功率密度低于電源模塊。

圖3突出顯示了在小功率應用中使用分立元件和電源模塊之間的差異。

此外，并聯分立元件需要考慮更多元件，而電源模塊只需用更大尺寸的外殼替換即可。為了進一步方便操作，模塊可以配備焊針、壓接針，并根據要求配備預涂相變材料。
